溫度計補償代碼的選擇方法

1 .補償導線的選擇

根據使用的熱電偶種類和使用情況，必須正確選擇補償導線。 例如，選擇k型偶數或k型偶數的補償導線，根據使用情況選擇工作溫度范圍。 通常kx的工作溫度為-20~100℃，大范圍為-25~200℃。 普通級誤差為±； 2.5℃，精密級為±； 1.5℃。

2 .接點連接

盡量接近熱電偶端子的2個觸點，盡量使2個觸點的溫度一致。 與儀表端子的連接部盡量保持溫度一致，保護儀表盤上有風扇的場所、觸點部不使風扇直接接觸觸點。

3 .使用長度

由于熱電偶信號較低，在微伏級，使用距離過長，信號衰減和環境中強電場干擾耦合，熱電偶信號失真，測量和控制溫度不準確，控制過程中嚴重時發生溫度變動。

根據我們的經驗，通常較好將熱電偶補償導線的長度控制在15米以內。 如果超過15米，建議使用溫度變送器發出信號。 溫度變送器將對應于溫度的電位值轉換為直流電流并傳送，因而抗噪聲能力強。

4 .配線

補償導線的接線必須遠離動力線和噪聲源。 在不可避免的地方，盡量采用交叉方式，不要平行。

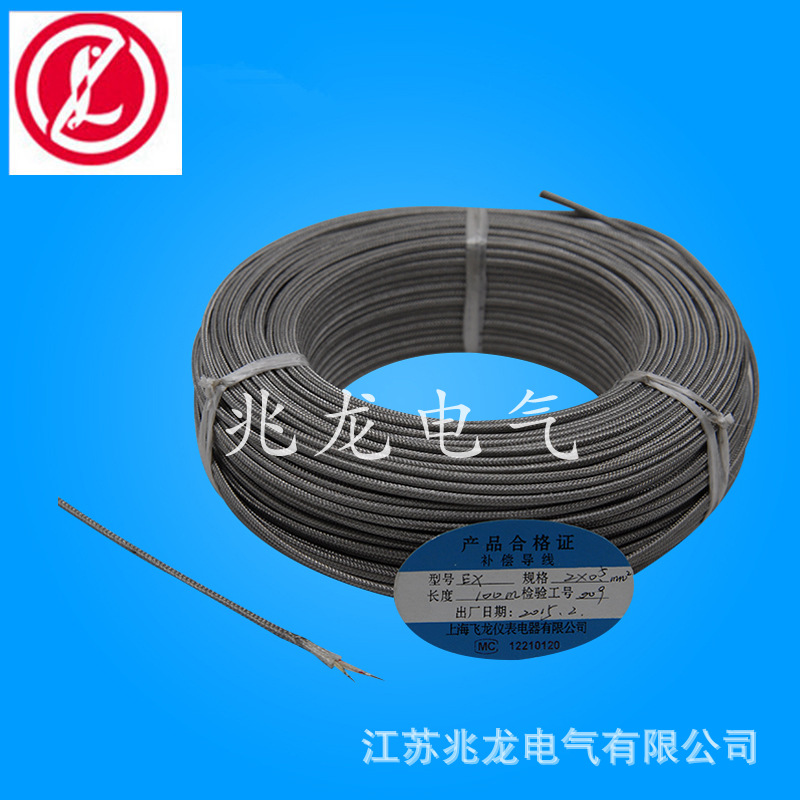

5 .屏蔽補償代碼

為了提高熱電偶連接線的抗干擾性，可采用屏蔽補償導線。 現場噪聲源較多時，效果較好。 但是，必須嚴密地接地屏蔽層。 屏蔽層不僅不起屏蔽的作用，還增強噪聲。
