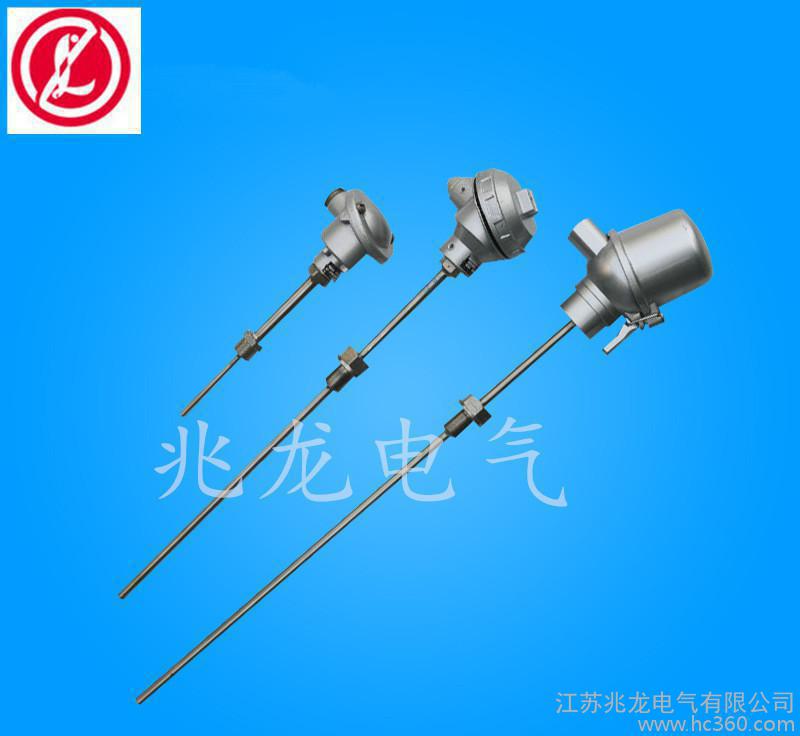

熱電偶的安裝知識

熱電偶的安裝注意事項:

熱電偶和熱電阻的安裝應注意測溫準確、安全、易于維護，不影響設備的運行和生產工作。 為了滿足以上要求，選擇熱電偶和熱電阻的安裝部位和插入深度時，必須注意。

1 .合理選擇測量點的位置，以便熱電偶和熱阻的測量端與被測量介質之間能夠進行充分的熱交換，必須在閥門、彎管以及配管和設備的死角附近設置熱電偶和熱阻。

2、有帶保護套的傳熱和散熱損失，為了減少測量誤差，熱電偶和熱阻應該有足夠的插入深度

(1)關于測量配管中心流體溫度的熱電偶，一般應將其測量端插入配管中心(垂直安裝或傾斜安裝)。 被測定流體的配管直徑為200mm時，熱電偶或熱電阻體的插入深度應選擇100mm

(2)熱套熱電偶高溫高壓和高速流體的溫度測量(例如主蒸汽溫度)可采用保護管淺插入方式或熱套熱電偶，以減少保護套對流體的阻力，防止保護套被流體破壞。 淺插入的熱電偶保護套，插入主蒸汽管的深度必須在75mm以上，熱套式熱電偶的標準插入深度為100mm

(3)如果需要測定煙道內的煙的溫度，則煙道直徑為4m，但熱電偶或熱電阻體的插入深度為1m即可.

(4)用熱套熱電偶測量的原始插入深度超過1m時，請盡量垂直安裝或安裝支架和保護套。
