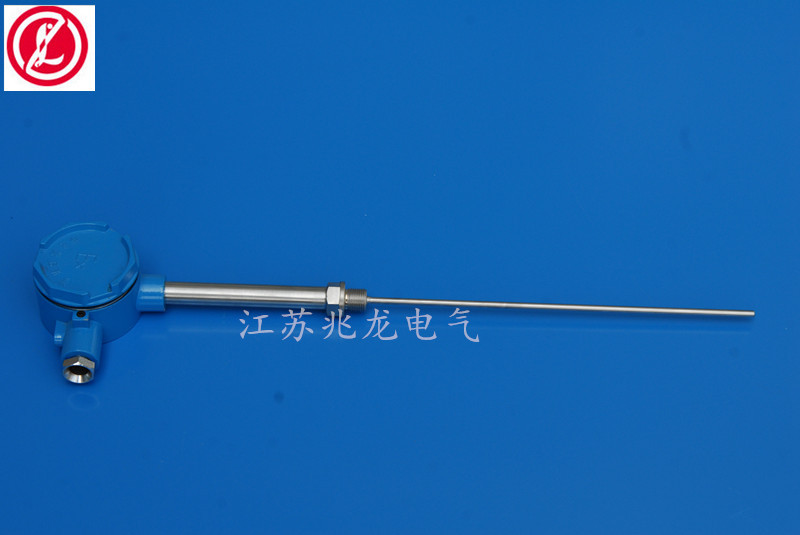

熱電偶常見故障分析及處理

江蘇兆龍電氣有限公司位于魚米之鄉——興化，這里環境優美，景色宜人。

故障處理

熱電偶輸入發生故障判別法:

根據儀表接線圖正確接線后，儀表首先顯示儀表的熱電偶刻度編號，接著顯示儀表范圍，儀表下的數字管顯示設定溫度，儀表上的數字管顯示測量溫度。 如果儀表上的計數器指示不是發熱體的溫度，&ldquo； OVER&rdquo； &ldquo； 0000&rdquo； 或&ldquo； 000&rdquo； 等情況下，應說明儀表輸入部發生故障，進行如下試驗

1 )從儀表熱電偶輸入端拆下熱電偶，用任意的導線將儀表熱電偶輸入端短路。 通電時，當儀表上的計數管的顯示值為室溫左右時，說明熱電偶的內部配線被開放，并更換為同類型的熱電偶。 如果是以上狀況，說明儀表在運輸中儀表的輸入側損壞，更換儀表。

2 )拆下上述故障計的熱電偶，與橫向正常動作的同種千分表連接的熱電偶交換，通電后，原故障計的千分表顯示發熱體的溫度時，說明熱電偶的連接被斷開，與同類型的熱電偶交換。

3 )從儀表上拆下故障的熱電偶，用測試儀測量歐姆( R)*1段，用測試儀的兩條測量熱電偶的兩端，如果測試儀的電阻值大，說明熱電偶的內部連接斷開，更換同型熱電偶。 否則，請說明有電阻值，儀表輸入側有問題，更換儀表。

4 )按照儀表接線圖正確接線，儀表通電后，儀表顯示負值等，與儀表連接的熱電偶&ldquo； +&rdquo； and&ldquo； <； br/>； &rdquo； 因為你錯了。 只要換一下就可以。

5 )正確接線的儀表運行時，儀表上顯示的溫度與實際測量的溫度相差40度~70度。 進一步說明差異較大，儀表的索引編號與熱電偶的索引編號不同。 根據熱電偶的分度代號b、s、k、e等熱電偶的溫度與毫安( MV )值的對應關系來看，在相同溫度下產生的毫安值( MV)B的分度代號zui小，s分度代號小，k分度代號大，e分度代號zui大的原理進行判別。

常見故障診斷和處理:

1 .熱電勢小于實際值(顯示計的指示值低)

熱電極短路

如果濕氣導致干燥絕緣子破損，更換絕緣子

熱電偶的接線柱上積了灰塵，短路了

清理積滿灰塵

補償導線間短路

找到短路點，強化絕緣或更換補償導線

熱電偶的熱電極變質

在長度允許的問題下，切斷變質段重新焊接或更換新的熱電偶

補償導線和熱電偶極性相反

正確連接

補償導線與熱電偶不配套

交換對方的補償代碼

沒有記錄熱電偶的安裝位置或不要求插入深度

按規定重新安裝

熱電偶冷溫度補償不符合要求

調整冷補償器

熱電偶和顯示器不匹配

更換熱電偶或顯示器設置

2 .熱電勢大于實際值(顯示計的指示值高)

顯示器沒有與熱電偶配套

更換熱電偶進行設置

熱電偶和補償導線不匹配

交換補償代碼設置

輸入直流噪聲信號

排除直流噪聲

3 .熱電勢輸出不穩定

熱電偶端子與熱電極接觸不良

擰緊接線柱螺釘

熱電偶測量線路絕緣破損，引起斷續短路和接地

找到故障點，修復絕緣

熱電偶的安裝不牢固或有外部振動

緊固熱電偶，消除振動或采取吸收振動的措施

熱電極不斷開

修復或更換熱電偶

干擾(交流漏電、電磁場感應等)

檢測干擾源，采用屏蔽措施

4 .熱電偶的熱電勢誤差較大

熱電極變質

熱電極交換

熱電偶的安裝位置不對

改變安裝位置

保護管表面積灰

落灰
