新產品XP1503E熱電偶溫度變化隔離器

新產品XP1503E熱電偶溫度變化隔離器，XP1503E熱電偶溫度變化隔離器

功能

接收現場k、s、e、b、r、t、j、n等熱電偶傳感器的輸出信號，經過絕緣線性化處理，轉換為與溫度呈線性關系的電壓或電流信號輸出。 選購件1輸入1輸出、1輸入2輸出。 可以在線設置索引號和溫度范圍。

型號規格

　

輸入一個代碼

輸入兩個代碼

輸出1代碼

輸出2代碼

XP1503E-

1:K型熱電偶

0 :無輸入2

2:0~5VDC

2:0~5VDC

2:S型熱電偶

　

3:1~5VDC

3:1~5VDC

3:E型熱電偶

　

B:0~20mADC

B:0~20mADC

4:B型熱電偶

　

C:4~20mADC

C:4~20mADC

5:R型熱電偶

　

g :其他信號

g :其他信號

6:T型熱電偶

　

　

0 :無輸出2

7:J型熱電偶

　

　

8:N型熱電偶

　

　

　

g :其他熱電偶

　

　

　

技術指標

工作電源: 24VDC±； 10%

功耗: &le； 1.0W(1輸入1輸出)

&le； 1.5W(1輸入2輸出)

輸入信號: k、s、e、b、r、t、j

冷端補償:0~50度，誤差±； 1℃

輸出信號:直流電壓或電流信號

輸出負載:電流輸出，0~350&Omega；

電壓輸出、&ge； 10k&Omega；

轉換精度: ±； 0.2%F.S(△V>； 10mV )

±； 0.4%F.S(10mV&ge； △V&ge； 5毫伏)

溫度漂移: ±； 100ppm/℃

絕緣強度:輸入輸出、&ge； 2000 vac ( 1分鐘)

輸入/電源，&ge； 2000 vac ( 1分鐘)

輸出/電源、&ge； 1000VAC(1min )

絕緣電阻:輸入輸出/電源、&ge； 100米& omega； ( 500VDC )

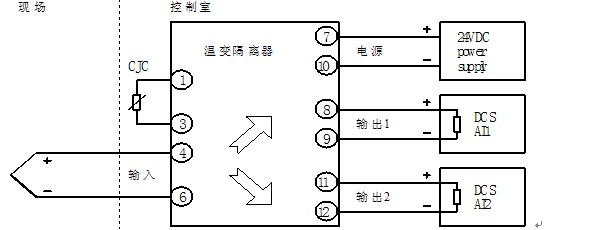

應用布線圖

備注:隔離器與熱電偶之間的接線必須使用相同類型的補償導線。 不使用的話測量誤差會變大。

CJC用于熱電偶的冷補償，固定在專用的連接端子上。

1入1出型，11，12腳懸空。
