烘爐窯無線測溫傳輸方式

在干燥行業，制藥公司采用回轉爐、焙燒爐進行溫度加熱。 使用環境復雜，溫度變化范圍廣，常伴有壓力。 設置環境也具有布線不便、電源供給不便等特點。 安易科技公司采用由熱電偶和無線溫度報頭組成的無線溫度變送器，用熱電偶測量窯內溫度、電池供電、無線通信等優點，支持回轉窯的嚴酷狀況特點。

無線溫度變送器通常與接收終端、通信串行、電子計算機等組合使用，將信號直接傳送給上位機或無線儀表等。 該產品解決了現場布線成本，解決了客戶設置復雜環境的影響。 一般來說，多使用串聯型變送器，如下所示

通信方式:

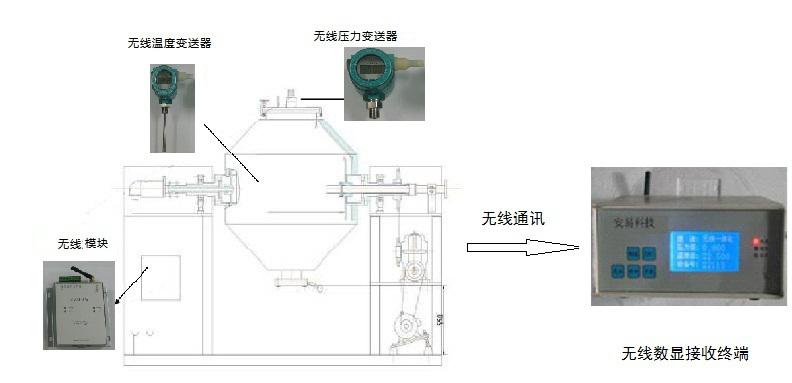

干燥行業和制藥公司使用的回轉爐，一般來說除了測溫以外，壓力也有可能傳遞。 根據現場使用的測量數據，除溫度變送器外，還可設置無線壓力變送器。 現以回轉爐的無線測溫、無線加載方式為例。 現場通信如下圖所示

現場的旋轉爐中設置了無線溫度變送器和無線壓力變送器等。

罐體:無線溫度變送器、無線壓力變送器安裝在罐體上，溫度傳感器、壓力傳感器在收集罐體內的溫度、壓力后，直接在數據處理板電路中處理，處理后通過無線變送電路通過天線無線發送信號。

控制箱:無線接收旋轉體4-20mA信號模塊直接經由35mm的導軌設置在控制箱內，接收模塊在接收到無線信號后，將無線信號變換為4-20mA信號進行輸出，將輸出的4-20mA信號通過直接連接線與PLC連接，通過PLC進行連接

罐體上的無線溫度變送器、無線壓力變送器與控制箱內接收模塊的收發一一對應。

無線數字顯示終端設置在值班室，值班室實時查看旋轉爐的溫度和壓力。 (使用選項)

溫度變送器安裝

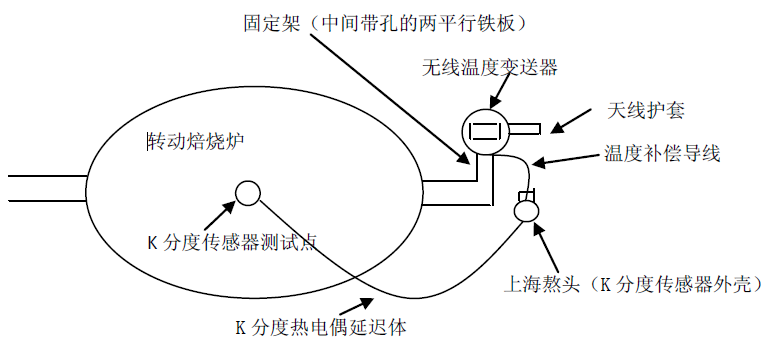

由于爐內部的測定溫度高，爐殼表面的溫度也高，但溫度變送器儀表的使用環境溫度為- 40℃~ + 85℃，為了不影響儀表的正常使用，分別設置無線溫度變送器設備，將變送器安裝在罐體的一端，遠離高溫環境，在工作范圍(-40℃~ + 85℃)內正常使用變送器。 變送器的安裝采用支架式固定安裝，變送器本身帶支架，現場爐體焊接支架即可。 具體安裝示意圖如下

(1)無線溫度變送器連接固定安裝的形狀和尺寸

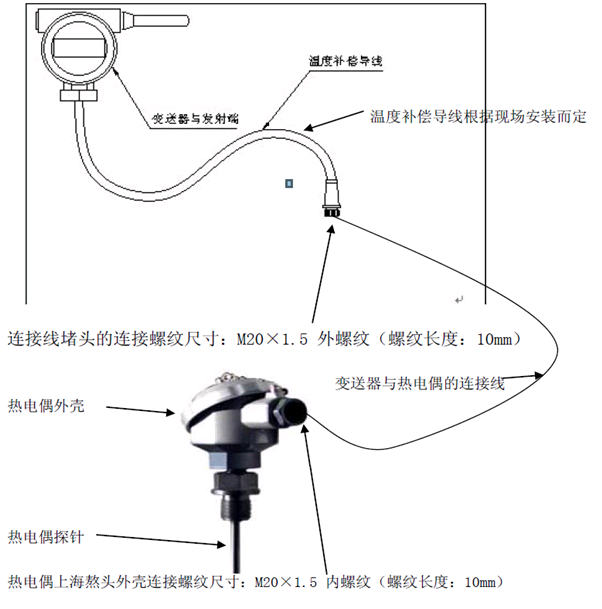

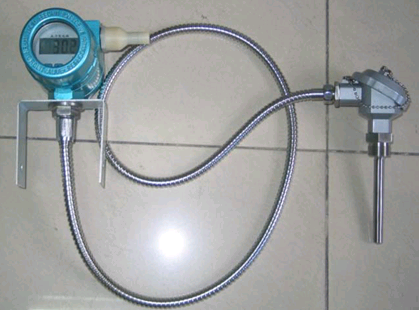

無線溫度變送器和k尺度熱電偶傳感器的連接形狀和尺寸:在k尺度熱電偶傳感器的連接端追加上海的杯型外殼，擰開外殼后將從無線溫度變送器引出的溫度補償導線直接連接到熱電偶的連接端子上，緊固外殼蓋即可。 您可以參照以下實物圖創建。 照片如下:

熱電偶與變送器之間的連接方式:端子連接方式，具體示意圖如下

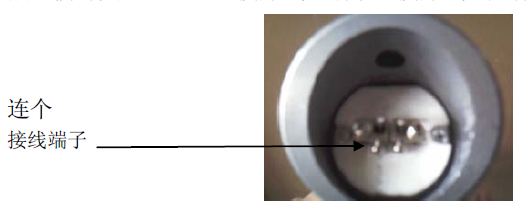

注:連接端子及k尺度熱電偶傳感器與外殼連接。

無線溫度變送器可選擇的傳感器如下所示

儀表信號

傳感器類型

測量范圍oC

誤差oC

備注

AE520-TC

PT100

-200oC~600oC

0.5oC

鉑測溫電阻體

AE520-TC

k型熱電偶

-200oC~1300oC

±； 二氧化碳

因科內爾

s型熱電偶

0oC~1800oC

±； 二氧化碳

鉑銠10-鉑

b型熱電偶

400oC~2000oC

±； 二氧化碳

鉑銠30-鉑銠6

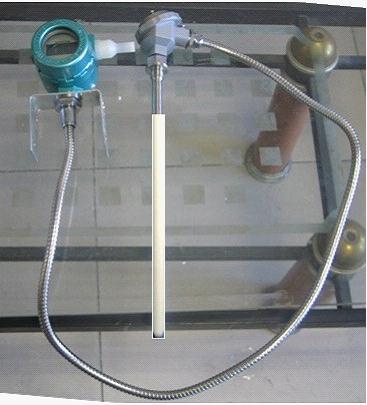

溫度變送器的圖像如下所示
